| Mindestbestellmenge: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |

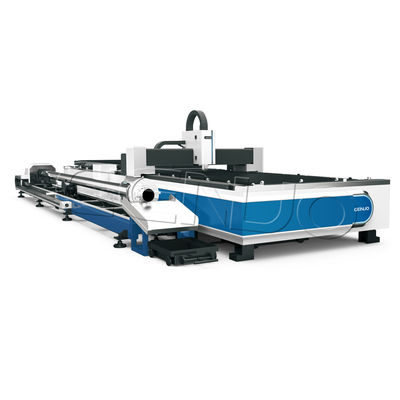

GENUO Versatile GNPT-Reihe integrierte Laserschneidmaschine für Platten und Rohre hat mehrere Funktionen und kann Blech- und Metallrohre schneiden.Dank der sicheren und zuverlässigen Umwandlung der Platten- und Rohrschneidfunktion durch GENUO, hat mehrere Funktionen, stabile Bearbeitungsgenauigkeit, effiziente Schneidfähigkeit, genaue Positionierung und löst das Schneidschema mehrerer Arten von Werkstücken.
Es kann mehr als 50% Platz sparen und eine höhere Produktionseffizienz erzielen.
Es handelt sich um eine multifunktionale Laserschneidemaschine mit hoher Leistungskosten.
1 kW ~ 6 kW ist optional.
|
Standardausrüstung |
Zusätzliche Ausrüstung |
|
▼ Raycus- oder Max-Laserquelle |
▽IPG- oder nLIGHT-Laserquelle |
| ▼WSX- oder RayTools-Laserschneidkopf | ▽PRECITEC Laserschneidkopf |
| ▼Φ220 Autopneumatik-Rohr | ▽Beckhoff CNC-Steuerungssystem |
| ▼Hochfestigkeits-Spannungsfreistellrahmen | ▽Knotenförmiges integriertes Gusseisenrahmen |
| ▼Leichtgewicht-Aluminiumstrahl für Luftfahrt | ▽Φ350 Autopneumatik-Rohr |
| ▼Motovario-Planetenreduktor | ▽Alpha-Planetenreduktor |
| ▼YYC-Gangträger, HIWIN-Lenkleine | ▽Atlanta Getriebe-Rack, Rexroth Schiene |
| ▼Hanli-Wasserkühlsystem | ▽Leistungsregler |
| ▼Automatisches Schmiersystem | ▽Luftkompressionsanlage |
Rohrblech-Integriertes Schneiden, leicht austauschbar, kann nicht nur Flachplatte schneiden, sondern auch den Bedürfnissen der Benutzer gerecht werden, um rundes Rohr, quadratisches Rohr und Formkasten zu schneiden.
| Besondere Unterstützung | Pneumatischer Schläger |
| Vermeidung von Absacken und Verformung von Rohren, Verbesserung der Schnittgenauigkeit und Verlängerung der Lebensdauer von Schlägern | Pneumatische Verschlussöffnung mit großer und konstanten Verschlusskraft, ohne Lockerung und Rutschen schwerer Rohre, um die Schnittgenauigkeit zu gewährleisten |
|
Funktionales Schnittsystem für Rohre
Pneumatische Doppel-Rohrstruktur mit spezieller Stütze. Darüber hinaus kann es quadratische Rohre, rechteckige Rohre, L-, U- und H-Profile verarbeiten. Rundrohr Φ 50 mm-360 mm,Quadratrohr seitliche Länge 50*50mm-250*250mm.
Hohe Drehmoment und großer Trägheitsservomotor können eine schnellere Beschleunigung und eine höhere Schlaggeschwindigkeit erreichen. |
|
Modularer Hochleistungsrahmen
Der Hauptrahmen der Schneidmaschine ist mit hochwertigem Kohlenstoffstahl mit einer Zugfestigkeit von bis zu 500 MPa geschweißt.Nach Hochtemperaturbrennen und natürlicher Alterung zur Beseitigung der Schweißbelastung, Verformungsprävention, langlebiger.
Anschließend durch das großflächige Präzisions-Gantry-Bearbeitungszentrum für die Präzisionsbearbeitung.Stabiles und zuverlässiges Bett, keine Verformung, um die langfristige Schnittgenauigkeit und Maschinestabilität zu gewährleisten.Zusätzliches Gießmaschinenbett. |
| Erweiterter Lasergenerator | Intelligente CNC-Steuerung zum Schneiden |
|
Standardkonfiguration eines stabilen und effizienten Raycus- oder MAX-Lasergenerators.Moduläres Design, hoch integriertes System, wartungsfrei, hohe Zuverlässigkeit.
Die Laserleistung ist kontinuierlich einstellbar, mit hoher Strahlqualität und hoher Laserstabilität.Im Vergleich zu anderen ähnlichen Lasern auf dem MarktUnser Laser hat offensichtliche Vorteile.
|
Die gesamte Serie der Laserschneidmaschinen ist mit der Steuerungssoftware CypCut oder der Steuerungssoftware HypCut für die Laserschneidung mit hoher Leistung ausgestattet.Mit hochergenauer visueller Positionierung und integriertem CNC-System.
Es ist einfach zu bedienen und verfügt über leistungsstarke Funktionen, die sich auf verschiedene Verarbeitungsfälle beziehen können.Wahlweise Deutschland PA8000, Siemens CNC-Schneidsystem |
| Luftfahrt-Aluminiumstrahl | Genau abgestimmter Laserkopf |
|
Der Querschnittstrahl besteht aus Luftfahrt-Aluminium, das durch Extrusionsformverfahren und Wärmealterung verarbeitet wird.die die gesamte Maschine starr macht und eine ausgezeichnete Oberflächenqualität und gute Zähigkeit aufweist.
|
Alle Genuo Laserschneidmaschinen sind standardmäßig mit WXS oder Raytools automatisch fokussierenden Laserschneidköpfen ausgestattet.mit einer Breite von mehr als 20 mm,.
|
|
|
Teile für Hochpräzisionsgetriebe
Spezielle japanische SHIMPO oder französische Motovario Flanschreduktor, Präzisionsrack und Pinien, leise lineare Führung.
Lassen Sie die Maschine sehr reibungslos und effizient laufen. Der Anteil an mechanischen Teilen ist stark reduziert.
|
|
|
Elektrische Komponenten von höherer Qualität
Die Maschine verwendet einen japanischen Fuji- oder Panasonic-Servomotor und fährt bis zu 6000r / min.
Die wichtigsten elektrischen Zubehörteile sind Schneider und
|
| Leistungsstabilisator | Staubsammler |
|
Eine instabile Spannung kann zu tödlichen Verletzungen oder zu Fehlfunktionen der Ausrüstung führen, die Produktion beeinträchtigen, Lieferverzögerungen und instabile Qualität verursachen.
|
Der durch das Laserschneiden erzeugte schädliche Rauch und Staub sind sehr schädlich für die menschliche Gesundheit und die Kernkomponenten der Maschine. Daher ist es dringend notwendig, eine Abgasbehandlungsmethode zu wählen, bei der Rauch und Staub durch das Rauchrohr in das interne Filtersystem der Anlage gelangen und lokal entsorgt werden.
|
|
Luftkompressionssystem
Speziell für das Laserschneiden verwendet es einen integrierten Luftkompressor, einen Luftempfänger, einen Kalttrockner, ein Filterelement, eine direkte Verbindung mit niedrigem Widerstand.die eine bessere Schneidleistung ermöglicht.
|
Die Schneidmaschine verwendet einen fortschrittlichen Laser der internationalen Marke, der eine hohe elektrooptische Effizienz, Wasser- und Stromsparung aufweist.Es kann lange Zeit wartungsfrei sein., sparen viel Wartungsmittel und Zeit und verbessern die Arbeitseffizienz.
Der Gesamt-Hauptrahmen verwendet einen Portaleinsatz, der eine gute Steifigkeit, hohe Präzision und einen stabilen Betrieb bietet.Die Struktur des Rahmens besteht aus hochwertigem Stahl aus HonigstockschweißenDie Werkzeugmaschine wird gegießt, doppelt gealtert und mit einer großflächigen Portale-Fräsmaschine verarbeitet.hohe Steifigkeit und StabilitätEs erfüllt vollständig die Stabilitätsanforderungen der Werkzeugmaschine bei Hochgeschwindigkeitsbewegung.
Das hochpräzise doppelseitige Rack und der Pinienantrieb sowie die lineare Führungsschiene werden übernommen.und das leistungsstarke Doppelantrieb Servomotorantriebssystem wird verwendet, um die Geschwindigkeit und Genauigkeit des Laserschnitts effektiv zu gewährleisten.
Auch kann der Austausch-Typ Arbeitstisch wählen, die Ausfallrate ist extrem niedrig, die Austauschzeit ist kurz, verbessert die Produktionseffizienz erheblich.
| Modell | GNPT-3015 | GNPT-4020 | GNPT-6020 | GNPT-6025 |
| Schnittbereich | 3000*1500 mm | 4000*2000 mm | 6000*2000 mm | 6000*2500 mm |
| Schnittlänge der Rohre | 6000 mm | 6000 mm | 6000 mm | 6000 mm |
| Durchmesser der Schachtel | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm | 160/220/320 mm |
| Laserleistung | 1000 W ~ 6000 W | 1000 W ~ 6000 W | 1000 W ~ 6000 W | 1000 W ~ 6000 W |
| Max. Positionsbeschleunigung | 15 M/S2 | 15 M/S2 | 15 M/S2 | 15 M/S2 |
| Positionsgenauigkeit | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm | ± 0,03 mm |
| Genauigkeit der Umstellung | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m | ± 0,02 mm / m |
Video
Video
Video
Video
Video
|
|
