| Mindestbestellmenge: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |

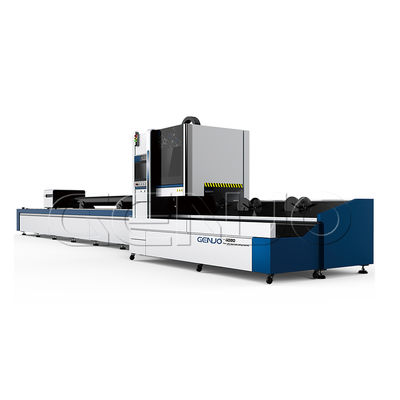

Genuo Cyclone GNAT-Reihe automatische Laserrohrschneidemaschine, die auf die Bedürfnisse der Kunden im Profil- und Rohrschneidemarkt ausgerichtet ist, kann das Schneiden,Öffnung und Konturschneiden von runden Rohren, quadratische Rohre, rechteckige Rohre, U-Rohre, H-förmige Rohre, spezielle Rohre und andere Rohrprofile aus Kohlenstoffstahl, Edelstahl und Aluminiumlegierung.Öffnung und Konturschneiden von Profilen wie Profilschneidrohr, vorne und hinten pneumatische doppelte Chuck-Klemmkonstruktion, automatische Anpassung der Mitte, und kann Super-große Durchmesser Rohre verarbeiten; Zero Tailing-Schneiden kann Material und Sorge sparen.Die leistungsstarke, mehrpunktige schwebende intelligente Unterstützung sorgt für die hohe Präzision, hohe Geschwindigkeit und geringer Schnittverlust. 2 kW ~ 4 kW optional.
|
Standardausrüstung |
Zusätzliche Ausrüstung |
|
▼ Raycus- oder Max-Laserquelle |
▽IPG- oder nLIGHT-Laserquelle |
| ▼WSX- oder RayTools-Laserschneidkopf | ▽PRECITEC Laserschneidkopf |
| ▼Steuerungssoftware GENUO-Cypcut | ▽Beckhoff CNC-Steuerungssystem |
| ▼Hochfestigkeits-Spannungsfreistellrahmen | ▽Automatisches Röhrenzufuhrsystem |
| ▼Φ220 Autopneumatik-Rohr | ▽Φ350 Autopneumatik-Rohr |
| ▼Motovario-Planetenreduktor | ▽Alpha-Planetenreduktor |
| ▼YYC-Gangträger, HIWIN-Lenkleine | ▽Atlanta Getriebe-Rack, Rexroth Schiene |
| ▼Hanli-Wasserkühlsystem | ▽Leistungsregler |
| ▼Automatisches Schmiersystem | ▽Luftkompressionsanlage |
Die spezielle Rohrlaserschneidmaschine besteht aus 7 Achsen
Es kann das Schneiden von runden, quadratischen, rechteckigen und elliptischen Rohren erkennen
Es kann die einmalige Formung und Verarbeitung von 6-Meter-Rohren realisieren und mit 9-Meter- und 12-Meter-Rohrschneidemaschinen mit unterschiedlichen Rohrlängen und -durchmesser ausgestattet werden.
Die Ausrüstung ist mit einer Zuführungswelle und einer Zugwelle versehen, die
die Abfälle aus Verarbeitungsabfällen erheblich reduzieren
Es kann mehrere Rohre mit verschiedenen Richtungen und Durchmesser auf dem Hauptrohr schneiden
Es kann Schnitt variable Winkel Rille Oberfläche
Es ist als Rohrschneidemaschine und Material-Experte in der Industrie bekannt.
| Vorderer Pneumatik-Rohr | Hinterer Pneumatik-Schläger | Besondere Unterstützung |
| Intelligente Erkennung des Kieferzustands und einfacher Erhalt von Rohrdaten. | Automatisch den entsprechenden Luftdruck anpassen und die Klemmkraft einstellen. | Vermeidung von Absacken und Verformung von Rohren, Verbesserung der Schnittgenauigkeit. |
| Erweiterter Lasergenerator | Intelligente CNC-Steuerung zum Schneiden |
|
Standardkonfiguration eines stabilen und effizienten Raycus- oder MAX-Lasergenerators.Moduläres Design, hoch integriertes System, wartungsfrei, hohe Zuverlässigkeit.
Die Laserleistung ist kontinuierlich einstellbar, mit hoher Strahlqualität und hoher Laserstabilität.Im Vergleich zu anderen ähnlichen Lasern auf dem MarktUnser Laser hat offensichtliche Vorteile.
|
Die gesamte Serie der Laserschneidmaschinen ist mit der Steuerungssoftware CypCut oder der Steuerungssoftware HypCut für die Laserschneidung mit hoher Leistung ausgestattet.Mit hochergenauer visueller Positionierung und integriertem CNC-System.
Es ist einfach zu bedienen und verfügt über leistungsstarke Funktionen, die sich auf verschiedene Verarbeitungsfälle beziehen können.Wahlweise Deutschland PA8000, Siemens CNC-Schneidsystem |
| Leistungsfähiges Klemmsystem | Hohe Festigkeit schwerer Rahmen |
|
Der multifunktionale Schlauch gibt der TUBE-SCHNEIDEMASCHINE GENUO eine breite Palette von Verarbeitungsmöglichkeiten.Rundrohr Φ 50 mm-360 mm,quadratische Rohrseitenlänge 50*50mm-250*250mm.
Hohe Drehmoment und großer Trägheitsservomotor können eine schnellere Beschleunigung und eine höhere Schlaggeschwindigkeit erreichen. |
Maschinenrahmen mit hochwertigem Kohlenstoffstahl mit einer Zugfestigkeit von bis zu 500 MPa geschweißt,nach Hochtemperaturbrennen und natürlicher Alterung zur Beseitigung der Schweißbelastung,Verhinderung von Verformungen, dauerhafter. Dann durch das groß angelegte Präzisions-Gantry-Bearbeitungszentrum für die Präzisionsbearbeitung. |
|
|
Genau abgestimmter Laserkopf
Alle Genuo-Laserschneidmaschinen sind standardmäßig mit WXS- oder Raytools-Autofokussierungsschneidköpfen ausgestattet. Die Schnittköpfe verfügen über einen eingebauten Motorantrieb, der das Fokussierungsglas durch einen linearen Mechanismus antreibt, um die Position automatisch zu ändern.
|
|
|
Teile für Hochpräzisionsgetriebe
Spezielle japanische SHIMPO oder französische Motovario Flanschreduktor, Präzisionsrack und Pinien, leise lineare Führung.
Lassen Sie die Maschine sehr reibungslos und effizient laufen. Der Anteil an mechanischen Teilen ist stark reduziert.
|
|
|
Elektrische Komponenten von höherer Qualität
Die Maschine verwendet einen japanischen Fuji- oder Panasonic-Servomotor und fährt bis zu 6000r / min.
Die wichtigsten elektrischen Zubehörteile sind Schneider und
|
|
Automatisches Fütterungssystem
Das spart Arbeitskosten.
Mit halbautomatischem oder vollautomatischem Lade- und Entladesystem reduzieren Sie die Abhängigkeit von Arbeitskräften, reduzieren Sie die Arbeitsintensität des Bedieners, machen Sie |
|
Luftkompressionssystem
Speziell für das Laserschneiden verwendet es einen integrierten Luftkompressor, einen Luftempfänger, einen Kalttrockner, ein Filterelement, eine direkte Verbindung mit niedrigem Widerstand.die eine bessere Schneidleistung ermöglicht.
|
|
Leistungsstabilisator
Eine instabile Spannung kann zu tödlichen Verletzungen oder zu Fehlfunktionen der Ausrüstung führen, die Produktion beeinträchtigen, Lieferverzögerungen und instabile Qualität verursachen.
In schweren Fällen kann es sogar zu Sicherheitsvorfällen kommen, die unermessliche Knochen verursachen. Wenn Ihre Werkspannung stark schwankt oder instabil ist, ist es notwendig, einen Spannungsstabilisator zu verwenden. |
Die Schneidmaschine verwendet einen fortschrittlichen Laser der internationalen Marke, der eine hohe elektrooptische Effizienz, Wasser- und Stromsparung aufweist.Es kann lange Zeit wartungsfrei sein., sparen viel Wartungsmittel und Zeit und verbessern die Arbeitseffizienz.
Der Gesamt-Hauptrahmen verwendet einen Portaleinsatz, der eine gute Steifigkeit, hohe Präzision und einen stabilen Betrieb bietet.Die Struktur des Rahmens besteht aus hochwertigem Stahl aus HonigstockschweißenDie Werkzeugmaschine wird gegießt, doppelt gealtert und mit einer großflächigen Portale-Fräsmaschine verarbeitet.hohe Steifigkeit und StabilitätEs erfüllt vollständig die Stabilitätsanforderungen der Werkzeugmaschine bei Hochgeschwindigkeitsbewegung.
Das hochpräzise doppelseitige Rack und der Pinienantrieb sowie die lineare Führungsschiene werden übernommen.und das leistungsstarke Doppelantrieb Servomotorantriebssystem wird verwendet, um die Geschwindigkeit und Genauigkeit des Laserschnitts effektiv zu gewährleisten.
Auch kann der Austausch-Typ Arbeitstisch wählen, die Ausfallrate ist extrem niedrig, die Austauschzeit ist kurz, verbessert die Produktionseffizienz erheblich.
| Modell | GNAT-6022 | GNAT-6035 |
| Schnittlänge der Rohre | 6000 mm | 6000 mm |
| Durchmesser der Schachtel | 220 mm | 350 mm |
| Laserleistung | 1000 W ~ 6000 W | 1000 W ~ 6000 W |
| Max. Positionsbeschleunigung | 10 M/S2 | 10 M/S2 |
| Positionsgenauigkeit | ± 0,03 mm | ± 0,03 mm |
| Genauigkeit der Umstellung | ±0,02 mm/m | ±0,02 mm/m |
| Drehzahl der Drehachse | 80 Drehzahlen | 80 Drehzahlen |
Video
Video
Video
Video
Video
|
|
| Mindestbestellmenge: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |
Genuo Cyclone GNAT-Reihe automatische Laserrohrschneidemaschine, die auf die Bedürfnisse der Kunden im Profil- und Rohrschneidemarkt ausgerichtet ist, kann das Schneiden,Öffnung und Konturschneiden von runden Rohren, quadratische Rohre, rechteckige Rohre, U-Rohre, H-förmige Rohre, spezielle Rohre und andere Rohrprofile aus Kohlenstoffstahl, Edelstahl und Aluminiumlegierung.Öffnung und Konturschneiden von Profilen wie Profilschneidrohr, vorne und hinten pneumatische doppelte Chuck-Klemmkonstruktion, automatische Anpassung der Mitte, und kann Super-große Durchmesser Rohre verarbeiten; Zero Tailing-Schneiden kann Material und Sorge sparen.Die leistungsstarke, mehrpunktige schwebende intelligente Unterstützung sorgt für die hohe Präzision, hohe Geschwindigkeit und geringer Schnittverlust. 2 kW ~ 4 kW optional.
|
Standardausrüstung |
Zusätzliche Ausrüstung |
|
▼ Raycus- oder Max-Laserquelle |
▽IPG- oder nLIGHT-Laserquelle |
| ▼WSX- oder RayTools-Laserschneidkopf | ▽PRECITEC Laserschneidkopf |
| ▼Steuerungssoftware GENUO-Cypcut | ▽Beckhoff CNC-Steuerungssystem |
| ▼Hochfestigkeits-Spannungsfreistellrahmen | ▽Automatisches Röhrenzufuhrsystem |
| ▼Φ220 Autopneumatik-Rohr | ▽Φ350 Autopneumatik-Rohr |
| ▼Motovario-Planetenreduktor | ▽Alpha-Planetenreduktor |
| ▼YYC-Gangträger, HIWIN-Lenkleine | ▽Atlanta Getriebe-Rack, Rexroth Schiene |
| ▼Hanli-Wasserkühlsystem | ▽Leistungsregler |
| ▼Automatisches Schmiersystem | ▽Luftkompressionsanlage |
Die spezielle Rohrlaserschneidmaschine besteht aus 7 Achsen
Es kann das Schneiden von runden, quadratischen, rechteckigen und elliptischen Rohren erkennen
Es kann die einmalige Formung und Verarbeitung von 6-Meter-Rohren realisieren und mit 9-Meter- und 12-Meter-Rohrschneidemaschinen mit unterschiedlichen Rohrlängen und -durchmesser ausgestattet werden.
Die Ausrüstung ist mit einer Zuführungswelle und einer Zugwelle versehen, die
die Abfälle aus Verarbeitungsabfällen erheblich reduzieren
Es kann mehrere Rohre mit verschiedenen Richtungen und Durchmesser auf dem Hauptrohr schneiden
Es kann Schnitt variable Winkel Rille Oberfläche
Es ist als Rohrschneidemaschine und Material-Experte in der Industrie bekannt.
| Vorderer Pneumatik-Rohr | Hinterer Pneumatik-Schläger | Besondere Unterstützung |
| Intelligente Erkennung des Kieferzustands und einfacher Erhalt von Rohrdaten. | Automatisch den entsprechenden Luftdruck anpassen und die Klemmkraft einstellen. | Vermeidung von Absacken und Verformung von Rohren, Verbesserung der Schnittgenauigkeit. |
| Erweiterter Lasergenerator | Intelligente CNC-Steuerung zum Schneiden |
|
Standardkonfiguration eines stabilen und effizienten Raycus- oder MAX-Lasergenerators.Moduläres Design, hoch integriertes System, wartungsfrei, hohe Zuverlässigkeit.
Die Laserleistung ist kontinuierlich einstellbar, mit hoher Strahlqualität und hoher Laserstabilität.Im Vergleich zu anderen ähnlichen Lasern auf dem MarktUnser Laser hat offensichtliche Vorteile.
|
Die gesamte Serie der Laserschneidmaschinen ist mit der Steuerungssoftware CypCut oder der Steuerungssoftware HypCut für die Laserschneidung mit hoher Leistung ausgestattet.Mit hochergenauer visueller Positionierung und integriertem CNC-System.
Es ist einfach zu bedienen und verfügt über leistungsstarke Funktionen, die sich auf verschiedene Verarbeitungsfälle beziehen können.Wahlweise Deutschland PA8000, Siemens CNC-Schneidsystem |
| Leistungsfähiges Klemmsystem | Hohe Festigkeit schwerer Rahmen |
|
Der multifunktionale Schlauch gibt der TUBE-SCHNEIDEMASCHINE GENUO eine breite Palette von Verarbeitungsmöglichkeiten.Rundrohr Φ 50 mm-360 mm,quadratische Rohrseitenlänge 50*50mm-250*250mm.
Hohe Drehmoment und großer Trägheitsservomotor können eine schnellere Beschleunigung und eine höhere Schlaggeschwindigkeit erreichen. |
Maschinenrahmen mit hochwertigem Kohlenstoffstahl mit einer Zugfestigkeit von bis zu 500 MPa geschweißt,nach Hochtemperaturbrennen und natürlicher Alterung zur Beseitigung der Schweißbelastung,Verhinderung von Verformungen, dauerhafter. Dann durch das groß angelegte Präzisions-Gantry-Bearbeitungszentrum für die Präzisionsbearbeitung. |
|
|
Genau abgestimmter Laserkopf
Alle Genuo-Laserschneidmaschinen sind standardmäßig mit WXS- oder Raytools-Autofokussierungsschneidköpfen ausgestattet. Die Schnittköpfe verfügen über einen eingebauten Motorantrieb, der das Fokussierungsglas durch einen linearen Mechanismus antreibt, um die Position automatisch zu ändern.
|
|
|
Teile für Hochpräzisionsgetriebe
Spezielle japanische SHIMPO oder französische Motovario Flanschreduktor, Präzisionsrack und Pinien, leise lineare Führung.
Lassen Sie die Maschine sehr reibungslos und effizient laufen. Der Anteil an mechanischen Teilen ist stark reduziert.
|
|
|
Elektrische Komponenten von höherer Qualität
Die Maschine verwendet einen japanischen Fuji- oder Panasonic-Servomotor und fährt bis zu 6000r / min.
Die wichtigsten elektrischen Zubehörteile sind Schneider und
|
|
Automatisches Fütterungssystem
Das spart Arbeitskosten.
Mit halbautomatischem oder vollautomatischem Lade- und Entladesystem reduzieren Sie die Abhängigkeit von Arbeitskräften, reduzieren Sie die Arbeitsintensität des Bedieners, machen Sie |
|
Luftkompressionssystem
Speziell für das Laserschneiden verwendet es einen integrierten Luftkompressor, einen Luftempfänger, einen Kalttrockner, ein Filterelement, eine direkte Verbindung mit niedrigem Widerstand.die eine bessere Schneidleistung ermöglicht.
|
|
Leistungsstabilisator
Eine instabile Spannung kann zu tödlichen Verletzungen oder zu Fehlfunktionen der Ausrüstung führen, die Produktion beeinträchtigen, Lieferverzögerungen und instabile Qualität verursachen.
In schweren Fällen kann es sogar zu Sicherheitsvorfällen kommen, die unermessliche Knochen verursachen. Wenn Ihre Werkspannung stark schwankt oder instabil ist, ist es notwendig, einen Spannungsstabilisator zu verwenden. |
Die Schneidmaschine verwendet einen fortschrittlichen Laser der internationalen Marke, der eine hohe elektrooptische Effizienz, Wasser- und Stromsparung aufweist.Es kann lange Zeit wartungsfrei sein., sparen viel Wartungsmittel und Zeit und verbessern die Arbeitseffizienz.
Der Gesamt-Hauptrahmen verwendet einen Portaleinsatz, der eine gute Steifigkeit, hohe Präzision und einen stabilen Betrieb bietet.Die Struktur des Rahmens besteht aus hochwertigem Stahl aus HonigstockschweißenDie Werkzeugmaschine wird gegießt, doppelt gealtert und mit einer großflächigen Portale-Fräsmaschine verarbeitet.hohe Steifigkeit und StabilitätEs erfüllt vollständig die Stabilitätsanforderungen der Werkzeugmaschine bei Hochgeschwindigkeitsbewegung.
Das hochpräzise doppelseitige Rack und der Pinienantrieb sowie die lineare Führungsschiene werden übernommen.und das leistungsstarke Doppelantrieb Servomotorantriebssystem wird verwendet, um die Geschwindigkeit und Genauigkeit des Laserschnitts effektiv zu gewährleisten.
Auch kann der Austausch-Typ Arbeitstisch wählen, die Ausfallrate ist extrem niedrig, die Austauschzeit ist kurz, verbessert die Produktionseffizienz erheblich.
| Modell | GNAT-6022 | GNAT-6035 |
| Schnittlänge der Rohre | 6000 mm | 6000 mm |
| Durchmesser der Schachtel | 220 mm | 350 mm |
| Laserleistung | 1000 W ~ 6000 W | 1000 W ~ 6000 W |
| Max. Positionsbeschleunigung | 10 M/S2 | 10 M/S2 |
| Positionsgenauigkeit | ± 0,03 mm | ± 0,03 mm |
| Genauigkeit der Umstellung | ±0,02 mm/m | ±0,02 mm/m |
| Drehzahl der Drehachse | 80 Drehzahlen | 80 Drehzahlen |
