| Mindestbestellmenge: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |

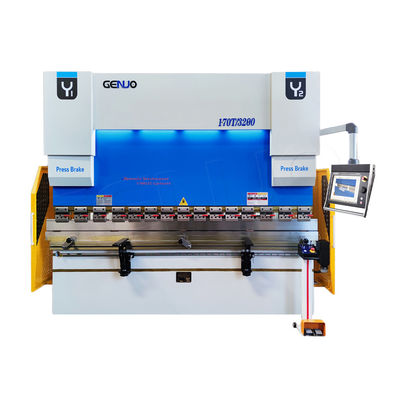

Die CNC-Pressbremse der Genius Pro HSC-Serie basiert auf dem validierten Design der Genius-Serie.
Die Y1- und Y2-Achsen werden in Echtzeit durch fortschrittliche Servo-Proportionsventile und Linear-Encoder zurückgegeben, um eine hohe Biegegenauigkeit und Stabilität zu gewährleisten.Das hochgenaue Rückenmesssystem mit großem Schlag und 4-Achsen kann flexible Biegemessungen und -winkel erreichen.mit einer Breite von mehr als 20 mm,.
Während die hervorragende Leistung des ersteren fortgesetzt wird, ist es mit einem leistungsfähigeren CNC-Controller ausgestattet.und Schrittdemonstration in Kombination mit einem aktualisierten Mehrfach-Achsen-Rückmessgerät können komplexere und unregelmäßigere Biegung des Werkstücks bewältigen. Höhere Konfigurationsmaschinen machen den Maschinenbetrieb einfacher und effizienter. Dies ist eine CNC-Biegemaschine, die Präzision und hohe Intelligenz vereint.
40T ~ 500T und 4 ~ 20ft optional.
| Standardausrüstung |
Zusätzliche Ausrüstung |
| ◆Delem DA-66T 7-Achsen CNC-Steuerung | ◇CYBELEC CybTouch 15, ESA 875W, Delem DA-69T |
| ◆Hochleistungs-Stahl-Monoblock-Rahmen | ◇Hauptservomotor SVP-Steuerung ((Energieeinsparung) |
| ◆Präzision Y1, Y2 Achse synchrone Ram-Positionierung | ◇DSP oder Keli Lasersafe Schutzschutz |
| ◆Genaue Rückwärtsmessung der Achsen X, R, Z1, Z2 für schwere Fahrzeuge | ◇Vorstehendes Stützgerät für CNC-Blattfolger. |
| ◆Automatische V-Achsen-motorisierte CNC-Krönungsanlage | ◇Rückkopplungsvorrichtung zur Winkeldetektion durch Laserprüfung |
| ◆Schlagzeug im europäischen Stil und 4V/2V/1V-Dos | ◇WILA-System zur Spannung der oberen und unteren Werkzeuge |
| ◆Schnellschlagklemmen und bewegliche gleitende Frontstützen | ◇mit einer Breite von mehr als 20 mm |
| ◆SIEMENS Hauptmotor, Sonnenpumpe, Schneider Electric | ◇Automatisches Gleis- und Schraubschmiersystem |
| ◆BOSCH Rexroth-Hydrauliksystem,GIVI-Linearkoder | ◇Schrank oder Trolley für das Biegwerkzeug |
| ◆Rohrverbindung vom Typ EMB-Ferrule, NO,K-Dichtungsringe | ◇Einzel-/Tandem-/Triooptional |
|
¢Delem DA-66T
3D- und 2D-graphische Touchscreen-Programmierung mit 17" hochauflösendem Farb-TFT. Vollständige Windows-Anwendungssuite. DA-66T ist für alle synchronen Serienbiegmaschinen von GENIUS anwendbar, |
CYBELEC CybTouch 15
CybTouch 15 PS ist eine 2D-Nummersteuerung, die speziell für den Einstieg in mittlere CNC-Pressbremsen mit bis zu 6 Achsen ausgelegt ist.
|
¢ESA VIS-875W
Ultra-große 21 ′′TFT LCD Full HD Multitouch-Bildschirm sowohl aller 3D-Cad-Cams und jeder Art von Maschine bis zur unglaublichen Grenze |
|
▼Rigid Frame Konstruktion
GENUO verfügt über umfangreiche Erfahrungen in den Bereichen FuE und |
▼ 4 Achsen Rückenmessung (X,R,Z1,Z2)
Die Festlegung des richtigen Rückenmessers für Ihre Projekte wird |
|
▼Verhältnismäßige Steuerung in geschlossener Schleife
Deutsche Bosch Rexroth integrierte "hydraulische Systemblock", hydraulische Getriebe mit hoher Zuverlässigkeit, integriertes hydraulisches System kann effektiv das Problem durch Leckage verursacht zu lindern von hydraulischer Flüssigkeit. |
▼Lineare Encoder-Rückmeldung
Die Verformung wird genau gemessen und kompensiert durch Rückkopplungsmethode. |
Um einen konstanten Biegewinkel zu erreichen, ist eine manuelle oder CNC-Krönung erforderlich, die mögliche Abweichungen ausgleicht und möglichen Werkzeugverschleiß ermöglicht, um parallele Kontaktflächen zu erhalten.CNC-Kronungssysteme ermöglichen die Steuerung der Pressbremse
Vorprogrammiert mit Maschineneigenschaften und Fehlerdaten.
Die Berechnung und Einstellung sind entsprechend an die unterschiedlichen Eigenschaften der verschiedenen Materialien anzupassen.
|
Technologie zur Steuerung der Servopumpe
Der Hauptservo-Motor SVP kann den Leistungsschlag, den schnellen Schlag und die Biegekraft steuern.
Dies wird durch die Verringerung der Schmelzkraft des Antriebsgeräts, die Unterdrückung des Anstiegs der Öltemperatur und die Gewährleistung eines kontinuierlichen stabilen Betriebs ermöglicht.
Modulärer Aufbau macht die Montage flexibler und verbraucht weniger Hydrauliköl (Energieeinsparung von 40% im Vergleich zu Standardpressbremsen) |
|
|
Laser-Sicherheitsschutz
DSP LASER schützt den Pressbremsbetreiber vor der Gefahr eines versehentlichen Zermalmens zwischen dem beweglichen und dem festen Teil der Maschine.
Es gewährleistet die Durchführung des Maschinenarbeitszyklus Die Kommission ist der Ansicht, daß die Kommission in diesem Bereich eine wichtige Rolle spielen muß. |
|
Automatisches Werkzeugklemmsystem
WILAs modernste Klemmsystemekann Sie bieten die ultimative Lösung, wenn es Wir müssen die hydraulisch und pneumatisch.
Genauigkeit und Ergonomie wurden koordiniert bisWir müssen die höchste Produktivität realisieren. |
|
|
CNC-Blattverfolgungsgerät
Diese CNC-Bogenunterstützung ist für alle Arten geeignet von großem Metallblech, insbesondere dünnem Metallblech.
Perfekt, um die Synchronisation mit dem Blatt zu erhalten. während des Biegeprozesses.
die die Arbeit der Betreiber bei der Bewegung schwerer Stücke erleichtert, die Biegeeffizienz verbessert und das Risiko für den Betreiber verringert. |
|
Winkelmesssystem
Automatisches Winkelmesssystem kannMeßwerkstücke und regelt die Winkel, unabhängig von den Materialvariationen.
Reduzieren Sie den Materialverbrauch.
Verkürzen Sie Ihre Bearbeitungszeiten zu erhaltenDie Arbeit begann schneller. |
|
|
Roboterzelle zum Biegen
In der Industrie 4.0Dank der vollautomatisierten Biegelzellenlösung von Genuo.
Wirklichkeit der unbemannten, zuverlässigen Biegeproduktion Ich bin rund um die Uhr bei dir.
Alle Risiken, die mit der Handhabung von Teilen während des Biegs verbunden sind, sind für den Roboter und nicht für den Bediener.
Sicherer und effizienter |
| Eine | B | D | E | C | |||||
| Modell | Nominaler Druck | Länge der Tabelle | Abstand zwischen den Säulen | Halssterben | Offene Höhe | Ram-Schläge | Motorleistung | Geschätztes Gewicht | Gesamtdimension |
| (KN) | (mm) | (mm) | (mm) | (mm) | (mm) | (kW) | (in kg) | (L x W x H) | |
| 40T/1600 | 400 | 1600 | 1300 | 300 | 420 | 150 | 4 | 3000 | 1950*1750*2350 |
| 63T/2500 | 630 | 2500 | 2000 | 320 | 420 | 150 | 5.5 | 4800 | 2850*1750*2350 |
| 80T/2500 | 800 | 2500 | 2000 | 350 | 480 | 200 | 7.5 | 5800 | 2850*1850*2450 |
| 100T2500 | 1000 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 6500 | 2850*1850*2500 |
| 100T/3200 | 1000 | 3200 | 2700 | 400 | 480 | 200 | 7.5 | 8500 | 3850*1850*2600 |
| 125T/2500 | 1250 | 2500 | 2000 | 400 | 480 | 200 | 7.5 | 7600 | 3000*1850*2500 |
| 125T/3200 | 1250 | 3200 | 2700 | 400 | 480 | 200 | 11 | 9000 | 3850*1850*2600 |
| 125T/4000 | 1250 | 4000 | 3200 | 400 | 480 | 200 | 11 | 10000 | 4610*1850*2600 |
| 160T/3200 | 1600 | 3200 | 2700 | 400 | 480 | 200 | 11 | 10500 | 3900*1900*2600 |
| 160T/4000 | 1600 | 4000 | 3200 | 400 | 480 | 200 | 11 | 12000 | 4650*1900*2700 |
| 200T/3200 | 2000 | 3200 | 2700 | 400 | 480 | 200 | 15 | 12000 | 3900*1900*2700 |
| 200T/4000 | 2000 | 4000 | 3200 | 400 | 480 | 200 | 15 | 14000 | 4700*1900*2800 |
| 200T/5000 | 2000 | 5000 | 4000 | 400 | 480 | 200 | 15 | 18000 | 5800*1900*2900 |
| 200T/6000 | 2000 | 6000 | 4900 | 400 | 480 | 200 | 15 | 22000 | 6800*1900*3000 |
| 250T/3200 | 2500 | 3200 | 2700 | 400 | 520 | 250 | 18.5 | 14500 | 3900*2100*2800 |
| 250T/4000 | 2500 | 4000 | 3200 | 400 | 520 | 250 | 18.5 | 16500 | 4700*2100*2900 |
| 250T/5000 | 2500 | 5000 | 4000 | 400 | 520 | 250 | 18.5 | 20000 | 5800*2100*3000 |
| 250T/6000 | 2500 | 6000 | 4900 | 500 | 520 | 250 | 18.5 | 24000 | 6500*2100*3100 |
| 320T/3200 | 3200 | 3200 | 2700 | 400 | 520 | 250 | 22 | 17000 | 4000*2100*3000 |
| 320T/4000 | 3200 | 4000 | 3200 | 400 | 520 | 250 | 22 | 20000 | 4800*2200*3200 |
| 320T/5000 | 3200 | 5000 | 4000 | 500 | 520 | 250 | 22 | 25000 | 5800*2200*3400 |
| 320T/6000 | 3200 | 6000 | 4900 | 500 | 520 | 250 | 22 | 30000 | 6500*2200*3600 |
| 400T/4000 | 4000 | 4000 | 3200 | 500 | 600 | 320 | 30 | 26000 | 4800*2400*3500 |
| 400T/5000 | 4000 | 5000 | 4000 | 500 | 600 | 320 | 30 | 32000 | 5500*2400*3600 |
| 400T/6000 | 4000 | 6000 | 4900 | 500 | 600 | 320 | 30 | 38000 | 6500*2400*3800 |
| 500T/4000 | 5000 | 4000 | 3200 | 500 | 600 | 320 | 37 | 30000 | 4800*2600*3600 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 600 | 320 | 37 | 39000 | 5500*2600*3800 |
| 500T/6000 | 5000 | 6000 | 4900 | 500 | 600 | 320 | 37 | 50000 | 6500*2600*4000 |
