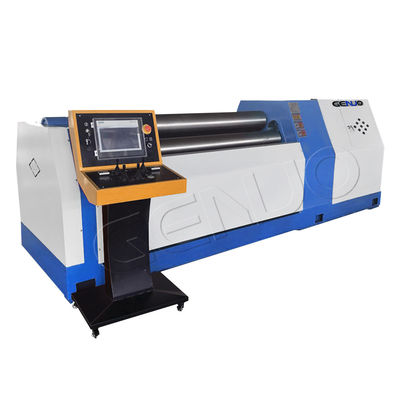

2000mm 2500mm 3000mm Hydraulische CNC Vier Rollen Plattenbiegmaschine

GENUO Hydraulic CNC HC4R Series 4 Rollplattenwalzmaschine hat die Vorbiegung Funktion des Plattenenden und die CNC Walzfunktion.Es kann die Metallplatte gleichzeitig speisen,und kann die Vorbiegung und die Rollenbildung des Werkstücks abschließen, ohne den Kopf zu drehen.

Die oberste Arbeitsrolle der Maschine ist die Hauptantriebsrolle, die untere und beide Seiten der Rollen werden hydraulisch angetrieben.Die Aufzugsbewegung wird vom Computer gesteuert und automatisch ausgeglichenDie Synchronisierungsgenauigkeit beträgt ±0,1 mm. Die Neigung und Wiederherstellung des Umschlaglaglagers erfolgt durch eine hydraulische Übertragung.die Waage der oberen Walze ist mit einem Waage-Mechanismus ausgestattetDie Maschine verfügt über eine bewegliche, jederzeit bewegliche, eigenständige Konsole; die Maschine ist mit einer Sicherheitsverriegelung ausgestattet und ist sicher.

Aufgrund seiner voll ausgestatteten, hochpräzisen und einfach zu bedienenden Funktionen ist dieses Gerät das ideale moderne CNC-Wicklungsgerät.Es ist das ideale Modell für das Walzen von kreisförmigen und bogenförmigen Werkstücken in Energie, Transport, Erdöl, Chemie, Kessel, Schiffbau, Wasserkraft und Metallkonstruktionsindustrie.

Arbeitswalze   Die Rolle ist die wichtigste Komponente der Walzmaschine, ihre Qualität und Leistung haben einen direkten Einfluss auf den Service Lebensdauer der Walzmaschine und Präzision des Walzens. Arbeitswalzen bestehen aus hochfesten hochwertigen Stahlmaterialien 42CrMo, nach dem Schmieden, Rauen, Dämpfen und Härten, HB240 ~ 300,mit einer Breite von mehr als 20 mm,, nach den Normen JB/ZG4289-86 für Rollstahl.

Elektrische Komponenten   Deutschland SIEMENS elektrische Komponenten sorgen für einen stabilen Betrieb der Maschine.Das integrierte Steuerungsmodul der hydraulischen Ventilgruppe sorgt dafür, dass sich der Gleitblock reibungslos und genau bewegtUnd der Bediener und alle Teile der Maschine spielten einen guten Schutz. Der geringe Lärm und die starke Kraft des Siemens-Motors garantieren die Lebensdauer der Maschine und verbessern die Arbeitsstabilität der Maschine.

CNC-Steuerungssystem

Dank der CNC-Steuerung und der PLC von SIEMENS, eine ausgezeichnete HMI-Betriebsschnittstelle, lassen Sie unsere Biegemaschine frei laufen.SIEMENS Smart Line bietet eine benutzerfreundliche Schnittstelle zur Überwachung des Betriebs von Maschinen im Steuerungssystem.
GENUO Walzmaschine mit einem speziellen unabhängigen Bedienfeld und einem automatischen Walzprogramm, um einen Knopfbetrieb zu realisieren.Diese Maschine kann automatisch rollen und bilden auf einmal.
Leistungsfähige Datenspeicher- und Rückruffunktionen, Hunderte von Programmen für die unterschiedlichsten Spezifikationen des automatisierten Walzens.Das System ist mit manuellen Bedienprogrammen kompatibel und kann bei Bedarf manuell bedient werden.
Gleichzeitig bietet die Konfigurationssoftware den Benutzern verschiedene Funktionen wie Formelmanagement, Sicherheitslevelmanagement, Sprachmanagement usw.

Rotation der Walzen

Hydraulischer Motor - Planetengetriebe - Arbeitsrolle

Die Oberwalze ist eine treibende Walze einer 4-walzigen Biegemaschine. Der unabhängige Hydraulikmotor an der Oberwalze und die Hochleistungsbox sind direkt gekoppelt ((gerecht),nicht durch das mittlere GetriebegetriebeDies ist die energiesparendste Antriebsmethode.

Der hydraulische Motor ist mit einer unmittelbaren Bremse ausgestattet, die es dem Rollen ermöglicht, im Zustand vor der Biegung genau zu stoppen.

Hydraulisches System

Jeder Ölkreis wird mit zwei Abstandsschlägen zur Steuerung des Drucks geleitet. Der maximale eingestellte Druck für jeden Ölkreis beträgt 25 MPa.und das andere Entlastungsventil auf 16 MPa eingestellt ist, hauptsächlich zur Steuerung des Umschlagzylinders und des Ausgleichszylinderdrucks.Um die Synchronisierungsgenauigkeit der Hauptölflaschen an beiden Enden jeder beweglichen Arbeitsrolle zu gewährleisten,an den linken und rechten Regalen und an den Neigungsrahmen sind hochpräzise Bewegungsmessgeräte installiert.Durch die Drucksensoren erkennt und regelt das Steuerungssystem des Mikrocomputers die Bewegungen der Hauptölzylinderkolben, um die Präzision der beiden Arbeitswalzen zu erreichen.

Vorteil unseres Hydrauliksystems:
a. Die einzigartige Vorentladetechnologie wird angewendet, um hydraulischen Schock wirksam zu vermeiden und die Lebensdauer zu verbessern
der Rohrleitung und Dichtungen.
b. Die hydraulischen Komponenten sind der Marke Japan YUKEN und NO.K zugehörig, Teile von hoher Qualität, um die
Stabilität des hydraulischen Systems.
c. Jeder Eingangs- und Ausgangsport des hydraulischen Systems ist mit entsprechenden Erkennungsstellen ausgestattet, die
Die Ölpumpe hat eine niedrigere Montage und eine positive Druck-Ölabsorption.und alle Sendegeräte können automatisch vor Fehlern warnen.

Die Maschine ist eine vierwaltige Plattenbiegmaschine, deren Struktur wie auf der Zeichnung dargestellt ist, die obere Rolle als Initiativrolle, die Unterrolle und die Seitenrollen als angetriebene Rollen; die obere Rolle ist fixiert,Die Rollen bewegen sich auf und ab.Die Oberwalze wird mechanisch angetrieben, während die Unterwalze und die Seitenwalzen durch Reibung von Platte und Walzen angetrieben werden.Die Rollen werden von einem Hydraulikölbehälter angetrieben, um die Bewegung zu heben.
Die Oberrollen werden auch durch einen hydraulischen Ölbehälter angetrieben, wobei das Lager und der Ölbehälter auf der linken und rechten Seite des Maschinenrahmens installiert sind.
