| Mindestbestellmenge: | 1 |
| Preis: | negotiable |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |

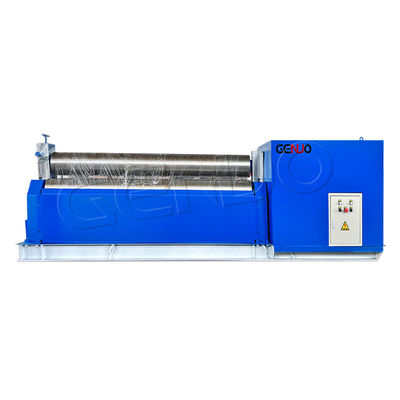

Mechanische Symmetrie MS3R Serie 3 Rollplattenwalzmaschine.
MR3R-Reihe Plattenwalzmaschine mit mechanischem Antrieb und symmetrischer Struktur mit 3 Walzen, wobei sich der obere Walzer vertikal in der Mitte zwischen den beiden unteren Walzen bewegt,mit einer Breite von mehr als 20 mm,Die beiden unteren Walzen drehen sich und versorgen die Plattenmaterialien mit Drehmoment
Einbindung des Ausgangsgetriebes des Moderators mit dem Getriebe der unteren Walzen.
Bei Entnahme der Werkstücke kann die obere Walze getrennt werden.
Auf Wunsch können wir verschiedene Arten von Seitenrädern installieren, um verschiedene Arten von Metallblechen zu biegen.
Diese Maschine hat die Vorteile einer einfachen Struktur, Stabilität und einfacher Bedienung.
• Anmerkung:Spezifikation, bei der eine hydraulische Umschlagentladung über 25×2500 verwendet wird.
• Spezielle Spezifikationen können angepasst werden; Längen zwischen 1000-4000 mm sind optional.
| Standardausrüstung | Zusätzliche Ausrüstung |
|---|---|
| ▲ Drahtlose Tasten-Fernbedienung | △ Digitalbildschirmsteuerungskonsole |
| ▲ C45-Harddämpfungs- und Härtewalze | △42CrMo-Festschmiedewalze |
| ▲ Schneider & Omron elektrische Komponenten | △Motorisierte Seitenrollen |
| ▲ Verkleidung gegen Verschleiß aus Kupferlegierung | △Segmenthaltige Einlegrohrringe |
| ▲ NSK Doppelreihe selbst ausrichtendes Lager | △Zentralisierte manuelle Schmierung |
| ▲ Geschlossene Blechhülle | △angepasste Farben |
|
Arbeitswalze
Die Rolle ist die wichtigste Komponente der Walzmaschine, ihre Qualität und Leistung haben einen direkten Einfluss auf den Service
Arbeitswalzen bestehen aus hochfesten hochwertigen Stahlmaterialien 42CrMo, nach dem Schmieden, Rauen, Dämpfen und Härten, HB240 ~ 300,mit einer Breite von mehr als 20 mm,, nach den Normen JB/ZG4289-86 für Rollstahl. |
|
Elektrische Komponenten
Schneider Electric-Komponenten sorgen für einen stabilen Betrieb der Maschine.Das integrierte Steuerungsmodul der hydraulischen Ventilgruppe sorgt dafür, dass sich der Gleitblock reibungslos und genau bewegtUnd der Bediener und alle Teile der Maschine spielten einen guten Schutz.
|
|
Rotation der Walzen
Schrittmotor- Planetengetriebe - Arbeitsrolle
Die symmetrische Geometrie in der Rollenbewegung der 3-Rollen-Biegenrollen der Serie gewährleistet eine optimale Traktion.während die feste untere Rolle kann das Platten rollen durch vorwärts und rückwärts drehen realisierenDas selbst ausrichtende Lager der oberen Rolle mit geringem Widerstand spielt eine wichtige Rolle bei der Stützung und Verhinderung des Scheibenrutschens.
Die Maschine besteht aus einer symmetrischen mechanischen Struktur mit drei Rollen, wobei sich die obere Rolle in der Mitte der beiden unteren Rollen nach oben und unten bewegt.Die beiden unteren Walzen dienen als HauptantriebswalzenDurch das Einschalten dreht es sich zwischen dem Ausgangsgetriebe des Getriebes und der Unterrolle und liefert so Drehmoment an die Biegeplatte.
| Hauptmotor | Rollenlager | Elektronische Elemente | Kontrollplatte |
| Der Hauptmotor dreht die Leistung über den Reduktor und die Getriebeantriebswalze. | Durch das breite, sich selbst ausrichtende Lager dreht sich die Walze reibungsloser. | Schneider Electric sorgt für einen stabilen Betrieb und eine lange Lebensdauer. | Elektrisches Schrankpaneel und Fernbedienung.Sicher und einfach zu bedienen. |
| Modell | Max. Dicke der Platte (mm) | Max. Breite der Platte (mm) | Grenzwerte für den Plattenertrag (MPa) | Rollgeschwindigkeit (m/min) | Mein Tag. der Platte bei voller Last (mm) |
Durchmesser der oberen Walze (mm) | Durchmesser der unteren Walze (mm) | Abstand zwischen zwei unteren Walzen (mm) | Hauptmotor (kW) |
Abmessung (L × W × H) |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| Die Ausrüstung ist in Form von | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | Der Wert der Verpackung ist nicht überschritten. |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6 000 x 4600 x 2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500 x 1460 x 2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900 x 2300 x 2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400 x 2300 x 2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600 x 2300 x 2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400 x 2300 x 2800 |
