| Mindestbestellmenge: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |

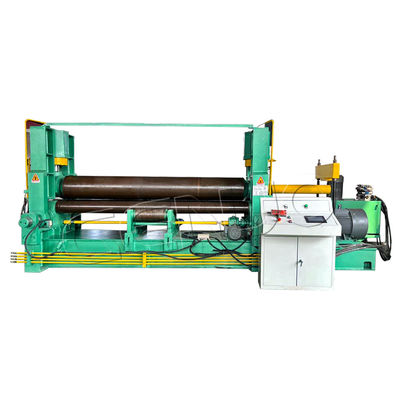

GENUO Hydraulic UNIVERSAL HU3R Serie 3 Rollplattenwalzmaschine kann die Plattenkante vorbiegen und die Pressenwalze drehen, um die Platte zu füttern;
Die Bewegung aller drei Walzen muss entsprechend den Anforderungen des Walzens positioniert werden.Vorbiegen und Abrunden (die obere Pressenwalze biegt die Platte durch einen hydraulischen Heber wie eine Biegemaschine)Die beiden seitlichen Pressenwalzen bewegen sich horizontal relativ und verändern die geometrische Position entsprechend den Anforderungen der Formung.Es kann mit CNC-Steuerungssystem zusammenarbeiten, um hohe Rollgenauigkeit und Rundheit zu erreichen;
Das Blatt wird horizontal zugeführt, und das Ende der Zuführung ist immer horizontal;
Die drei Pressenwalzen können entsprechend dem geometrischen Winkel des Kegel zu realisieren Kegel rollen geneigt werden.
| Standardausrüstung | Zusätzliche Ausrüstung |
|---|---|
| ▲ Delta PLC NC-Controller, Bildschirm | △ SIEMENS CNC-Steuerungssystem |
| ▲ 42CrMo-Festschmiedewalze | △Mittel- und Seitenstützen |
| ▲ Schneider & Omron elektrische Komponenten | △Automatische Lade- und Entladeanlagen |
| ▲ YUKEN Hydraulikventile, NO.K Versiegelungsring | △Motorisierte Fütterungs- und Quadrattabellen |
| ▲ NSK-Doppelreihe-kugelförmiges Rolllager | △Motorisierte Seitenrollen |
| ▲ Tamagawa Präzisions-Rotationscoder | △Bereitstellung für das Warmwalzen |
| ▲ SIEMENS Hauptmotor, Sonnenpumpe | △ Integriertes Schweißsystem |
| ▲ Peika-Planetenreduktor | △ Automatisches Schmiersystem |
| ▲ Bewegliche Steuerungskonsole auf dem Rad | △ Automatischer Ejektor |
| ▲ Zentralisierte manuelle Schmierung | △ angepasste Farben |
|
Arbeitswalze
Die Rolle ist die wichtigste Komponente der Walzmaschine, ihre Qualität und Leistung haben einen direkten Einfluss auf den Service Arbeitswalzen bestehen aus hochfesten hochwertigen Stahlmaterialien 42CrMo, nach dem Schmieden, Rauen, Dämpfen und Härten, HB240 ~ 300,mit einer Breite von mehr als 20 mm,, nach den Normen JB/ZG4289-86 für Rollstahl. |
|
Elektrische Komponenten
Deutschland SIEMENS elektrische Komponenten sorgen für einen stabilen Betrieb der Maschine.Das integrierte Steuerungsmodul der hydraulischen Ventilgruppe sorgt dafür, dass sich der Gleitblock reibungslos und genau bewegtUnd der Bediener und alle Teile der Maschine spielten einen guten Schutz.
|
|
CNC-Steuerungssystem
Dank der CNC-Steuerung und der PLC von SIEMENS, eine ausgezeichnete HMI-Betriebsschnittstelle, lassen Sie unsere Biegemaschine frei laufen.SIEMENS Smart Line bietet eine benutzerfreundliche Schnittstelle zur Überwachung des Betriebs von Maschinen im Steuerungssystem.
GENUO Walzmaschine mit einem speziellen unabhängigen Bedienfeld und einem automatischen Walzprogramm, um einen Knopfbetrieb zu realisieren.Diese Maschine kann automatisch rollen und bilden auf einmal.
Leistungsfähige Datenspeicher- und Rückruffunktionen, Hunderte von Programmen für die unterschiedlichsten Spezifikationen des automatisierten Walzens.Das System ist mit manuellen Bedienprogrammen kompatibel und kann bei Bedarf manuell bedient werden.
Gleichzeitig bietet die Konfigurationssoftware den Benutzern verschiedene Funktionen wie Formelmanagement, Sicherheitslevelmanagement, Sprachmanagement usw.
Hydraulisches System
Jeder Ölkreis wird mit zwei Abstandsschlägen zur Steuerung des Drucks geleitet. Der maximale eingestellte Druck für jeden Ölkreis beträgt 25 MPa.und das andere Entlastungsventil auf 16 MPa eingestellt ist, hauptsächlich zur Steuerung des Umschlagzylinders und des Ausgleichszylinderdrucks.Um die Synchronisierungsgenauigkeit der Hauptölflaschen an beiden Enden jeder beweglichen Arbeitsrolle zu gewährleisten,an den linken und rechten Regalen und an den Neigungsrahmen sind hochpräzise Bewegungsmessgeräte installiert.Durch die Drucksensoren erkennt und regelt das Steuerungssystem des Mikrocomputers die Bewegungen der Hauptölzylinderkolben, um die Präzision der beiden Arbeitswalzen zu erreichen.
Vorteil unseres Hydrauliksystems:
a. Die einzigartige Vorentladetechnologie wird angewendet, um hydraulischen Schock wirksam zu vermeiden und die Lebensdauer zu verbessern
der Rohrleitung und Dichtungen.
b. Die hydraulischen Komponenten sind der Marke Japan YUKEN und NO.K zugehörig, Teile von hoher Qualität, um die
Stabilität des hydraulischen Systems.
c. Jeder Eingangs- und Ausgangsport des hydraulischen Systems ist mit entsprechenden Erkennungsstellen ausgestattet, die
Die Ölpumpe hat eine niedrigere Montage und eine positive Druck-Ölabsorption.und alle Sendegeräte können automatisch vor Fehlern warnen.
Die Maschinenstützrolle wird am unteren Teil der unteren Rolle installiert, so daß das Blatt und das Dicke des Plattenmaterials einen perfekten Zylinder bilden, mit einer konischen Biegevorrichtung, die leicht konisch biegen kann,Mehrfunktionsbiegeverfahren wie hochpräzise VorbiegeEinfache digitale Steuerung, spezielle Biegung.
| Hydraulisches Element wählt die hochwertigen Importprodukte aus, garantiert die Stabilität des hydraulischen Systems. | Das Getriebe besteht aus einem leistungsstarken Motor, einem Getriebe und anderen Zubehörteilen. | Freisetzvorrichtung: Hydraulisches Absetzgerät zur leichten Entfernung der fertigen Ferrule. | Die Oberwalze ist als Trommel geformt, ein Metallmaterial in einen perfekten Zylinder biegen. |
| Modell | Max. Dicke der Platte (mm) | Max. Breite der Platte (mm) | Max. Dicke der Vorbiegung (mm) | Grenzwerte für den Plattenertrag (MPa) | Oberrolldurchmesser (mm) | Unterer Rollendurchmesser (mm) | Leistung des Motors (kW) | Abmessungen (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500 x 1800 x 2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | Der Wert der Verpackung ist zu messen. |
Video
Video
Video
Video
Video
|
|
| Mindestbestellmenge: | 1 |
| Preis: | Verhandlungsfähig |
| Standardverpackung: | Karton |
| Lieferfrist: | 90 Tage |
| Zahlungsmethode: | L/C, T/T, D/P, D/A |
| Lieferkapazität: | 1 Satz/Set alle 15 bis 35 Tage |
GENUO Hydraulic UNIVERSAL HU3R Serie 3 Rollplattenwalzmaschine kann die Plattenkante vorbiegen und die Pressenwalze drehen, um die Platte zu füttern;
Die Bewegung aller drei Walzen muss entsprechend den Anforderungen des Walzens positioniert werden.Vorbiegen und Abrunden (die obere Pressenwalze biegt die Platte durch einen hydraulischen Heber wie eine Biegemaschine)Die beiden seitlichen Pressenwalzen bewegen sich horizontal relativ und verändern die geometrische Position entsprechend den Anforderungen der Formung.Es kann mit CNC-Steuerungssystem zusammenarbeiten, um hohe Rollgenauigkeit und Rundheit zu erreichen;
Das Blatt wird horizontal zugeführt, und das Ende der Zuführung ist immer horizontal;
Die drei Pressenwalzen können entsprechend dem geometrischen Winkel des Kegel zu realisieren Kegel rollen geneigt werden.
| Standardausrüstung | Zusätzliche Ausrüstung |
|---|---|
| ▲ Delta PLC NC-Controller, Bildschirm | △ SIEMENS CNC-Steuerungssystem |
| ▲ 42CrMo-Festschmiedewalze | △Mittel- und Seitenstützen |
| ▲ Schneider & Omron elektrische Komponenten | △Automatische Lade- und Entladeanlagen |
| ▲ YUKEN Hydraulikventile, NO.K Versiegelungsring | △Motorisierte Fütterungs- und Quadrattabellen |
| ▲ NSK-Doppelreihe-kugelförmiges Rolllager | △Motorisierte Seitenrollen |
| ▲ Tamagawa Präzisions-Rotationscoder | △Bereitstellung für das Warmwalzen |
| ▲ SIEMENS Hauptmotor, Sonnenpumpe | △ Integriertes Schweißsystem |
| ▲ Peika-Planetenreduktor | △ Automatisches Schmiersystem |
| ▲ Bewegliche Steuerungskonsole auf dem Rad | △ Automatischer Ejektor |
| ▲ Zentralisierte manuelle Schmierung | △ angepasste Farben |
|
Arbeitswalze
Die Rolle ist die wichtigste Komponente der Walzmaschine, ihre Qualität und Leistung haben einen direkten Einfluss auf den Service Arbeitswalzen bestehen aus hochfesten hochwertigen Stahlmaterialien 42CrMo, nach dem Schmieden, Rauen, Dämpfen und Härten, HB240 ~ 300,mit einer Breite von mehr als 20 mm,, nach den Normen JB/ZG4289-86 für Rollstahl. |
|
Elektrische Komponenten
Deutschland SIEMENS elektrische Komponenten sorgen für einen stabilen Betrieb der Maschine.Das integrierte Steuerungsmodul der hydraulischen Ventilgruppe sorgt dafür, dass sich der Gleitblock reibungslos und genau bewegtUnd der Bediener und alle Teile der Maschine spielten einen guten Schutz.
|
|
CNC-Steuerungssystem
Dank der CNC-Steuerung und der PLC von SIEMENS, eine ausgezeichnete HMI-Betriebsschnittstelle, lassen Sie unsere Biegemaschine frei laufen.SIEMENS Smart Line bietet eine benutzerfreundliche Schnittstelle zur Überwachung des Betriebs von Maschinen im Steuerungssystem.
GENUO Walzmaschine mit einem speziellen unabhängigen Bedienfeld und einem automatischen Walzprogramm, um einen Knopfbetrieb zu realisieren.Diese Maschine kann automatisch rollen und bilden auf einmal.
Leistungsfähige Datenspeicher- und Rückruffunktionen, Hunderte von Programmen für die unterschiedlichsten Spezifikationen des automatisierten Walzens.Das System ist mit manuellen Bedienprogrammen kompatibel und kann bei Bedarf manuell bedient werden.
Gleichzeitig bietet die Konfigurationssoftware den Benutzern verschiedene Funktionen wie Formelmanagement, Sicherheitslevelmanagement, Sprachmanagement usw.
Hydraulisches System
Jeder Ölkreis wird mit zwei Abstandsschlägen zur Steuerung des Drucks geleitet. Der maximale eingestellte Druck für jeden Ölkreis beträgt 25 MPa.und das andere Entlastungsventil auf 16 MPa eingestellt ist, hauptsächlich zur Steuerung des Umschlagzylinders und des Ausgleichszylinderdrucks.Um die Synchronisierungsgenauigkeit der Hauptölflaschen an beiden Enden jeder beweglichen Arbeitsrolle zu gewährleisten,an den linken und rechten Regalen und an den Neigungsrahmen sind hochpräzise Bewegungsmessgeräte installiert.Durch die Drucksensoren erkennt und regelt das Steuerungssystem des Mikrocomputers die Bewegungen der Hauptölzylinderkolben, um die Präzision der beiden Arbeitswalzen zu erreichen.
Vorteil unseres Hydrauliksystems:
a. Die einzigartige Vorentladetechnologie wird angewendet, um hydraulischen Schock wirksam zu vermeiden und die Lebensdauer zu verbessern
der Rohrleitung und Dichtungen.
b. Die hydraulischen Komponenten sind der Marke Japan YUKEN und NO.K zugehörig, Teile von hoher Qualität, um die
Stabilität des hydraulischen Systems.
c. Jeder Eingangs- und Ausgangsport des hydraulischen Systems ist mit entsprechenden Erkennungsstellen ausgestattet, die
Die Ölpumpe hat eine niedrigere Montage und eine positive Druck-Ölabsorption.und alle Sendegeräte können automatisch vor Fehlern warnen.
Die Maschinenstützrolle wird am unteren Teil der unteren Rolle installiert, so daß das Blatt und das Dicke des Plattenmaterials einen perfekten Zylinder bilden, mit einer konischen Biegevorrichtung, die leicht konisch biegen kann,Mehrfunktionsbiegeverfahren wie hochpräzise VorbiegeEinfache digitale Steuerung, spezielle Biegung.
| Hydraulisches Element wählt die hochwertigen Importprodukte aus, garantiert die Stabilität des hydraulischen Systems. | Das Getriebe besteht aus einem leistungsstarken Motor, einem Getriebe und anderen Zubehörteilen. | Freisetzvorrichtung: Hydraulisches Absetzgerät zur leichten Entfernung der fertigen Ferrule. | Die Oberwalze ist als Trommel geformt, ein Metallmaterial in einen perfekten Zylinder biegen. |
| Modell | Max. Dicke der Platte (mm) | Max. Breite der Platte (mm) | Max. Dicke der Vorbiegung (mm) | Grenzwerte für den Plattenertrag (MPa) | Oberrolldurchmesser (mm) | Unterer Rollendurchmesser (mm) | Leistung des Motors (kW) | Abmessungen (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700x1700x1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500 x 1800 x 2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | Der Wert der Verpackung ist zu messen. |
