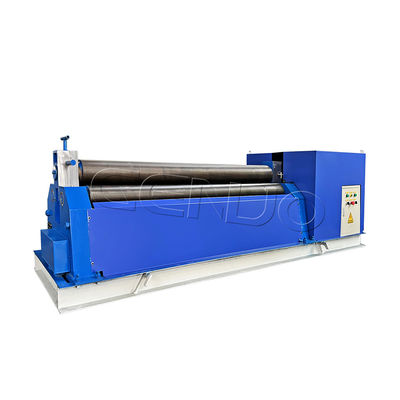

Mechanische Symmetrie MS3R Serie 3 Rollplattenwalzmaschine.
MR3R-Reihe Plattenwalzmaschine mit mechanischem Antrieb und symmetrischer Struktur mit 3 Walzen, wobei sich der obere Walzer vertikal in der Mitte zwischen den beiden unteren Walzen bewegt,mit einer Breite von mehr als 20 mm,Die beiden unteren Walzen drehen sich und versorgen die Plattenmaterialien mit Drehmoment
Einbindung des Ausgangsgetriebes des Moderators mit dem Getriebe der unteren Walzen.
Bei Entnahme der Werkstücke kann die obere Walze getrennt werden.
Auf Wunsch können wir verschiedene Arten von Seitenrädern installieren, um verschiedene Arten von Metallblechen zu biegen.
Diese Maschine hat die Vorteile einer einfachen Struktur, Stabilität und einfacher Bedienung.
• Anmerkung:Spezifikation, bei der eine hydraulische Umschlagentladung über 25×2500 verwendet wird.
• Spezielle Spezifikationen können angepasst werden; Längen zwischen 1000-4000 mm sind optional.
| Standardausrüstung | Zusätzliche Ausrüstung |
|---|---|
| ▲ Drahtlose Tasten-Fernbedienung | △ Digitalbildschirmsteuerungskonsole |
| ▲ C45-Harddämpfungs- und Härtewalze | △42CrMo-Festschmiedewalze |
| ▲ Schneider & Omron elektrische Komponenten | △Motorisierte Seitenrollen |
| ▲ Verkleidung gegen Verschleiß aus Kupferlegierung | △Segmenthaltige Einlegrohrringe |
| ▲ NSK Doppelreihe selbst ausrichtendes Lager | △Zentralisierte manuelle Schmierung |
| ▲ Geschlossene Blechhülle | △angepasste Farben |
| Modell | Max. Dicke der Platte (mm) | Max. Breite der Platte (mm) | Grenzwerte für den Plattenertrag (MPa) | Rollgeschwindigkeit (m/min) | Mein Tag. der Platte bei voller Last (mm) |
Durchmesser der oberen Walze (mm) | Durchmesser der unteren Walze (mm) | Abstand zwischen zwei unteren Walzen (mm) | Hauptmotor (kW) |
Abmessung (L × W × H) |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| Die in Absatz 1 genannten Anforderungen gelten nicht. | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| Die Ausrüstung ist in Form von | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | Der Wert der Verpackung ist nicht überschritten. |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6 000 x 4600 x 2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500 x 1460 x 2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900 x 2300 x 2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400 x 2300 x 2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600 x 2300 x 2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400 x 2300 x 2800 |
